一、方案概述
锻造车间锅炉房内加热炉在过程中使用天然气进行加热处理，一旦发生天然气泄漏将可能引起火灾、爆炸事故，为了保证和人身安全，应在天然气管道及阀门处安装，进行连续监控环境中可燃气体的浓度情况，一旦泄漏及时发出报警。为了实现可靠的可燃气体检测报警系统。初步对可燃气体检测报警系统进行设计，包括检测点的设置，检测器和报警设备的选型，系统配置以及安装到检测系统实现的整体预设。
二、方案介绍与设计
1.检测点的定位
通过对加热炉附近管道阀门进行分析，天然气管道铺设在加热炉侧面及顶部三条管路，长度十米左右，管道连接处分布数十个阀门。根据上述可能泄露的部位，确定可燃气体探测器布置的佳位置或必要设置点，从而保证泄露的天然气气体充分扩散到检测器附近，使泄露险情及时被检测。
检测点分布：加热炉侧方天然气管道阀门分布较多，于管道上方2米处设置4个检测点，加热炉顶部两条天然气管道，分别于管道上方1-2米处设置2个检测点，抱管安装。
2.天然气气体探测器的选择
针对车间内的实际环境，应选用催化燃烧式可燃气体探测器为合适，因为催化燃烧式具有信号线性好，精度高，使用寿命长，性价比高等特点，对天然气检测灵敏度高，比较适用于贵公司车间内的环境类型。

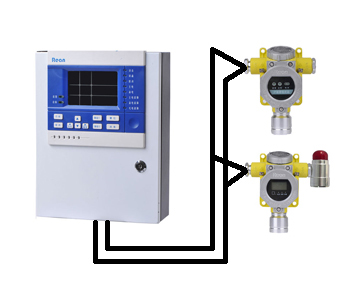

3.外观图如下
4.具体安装方案根据现场来布置，探测器的数量根据锅炉房的面积大小以及法兰处多少，然后根据数量是采用4-20ma还是采用RS485信号输出。
